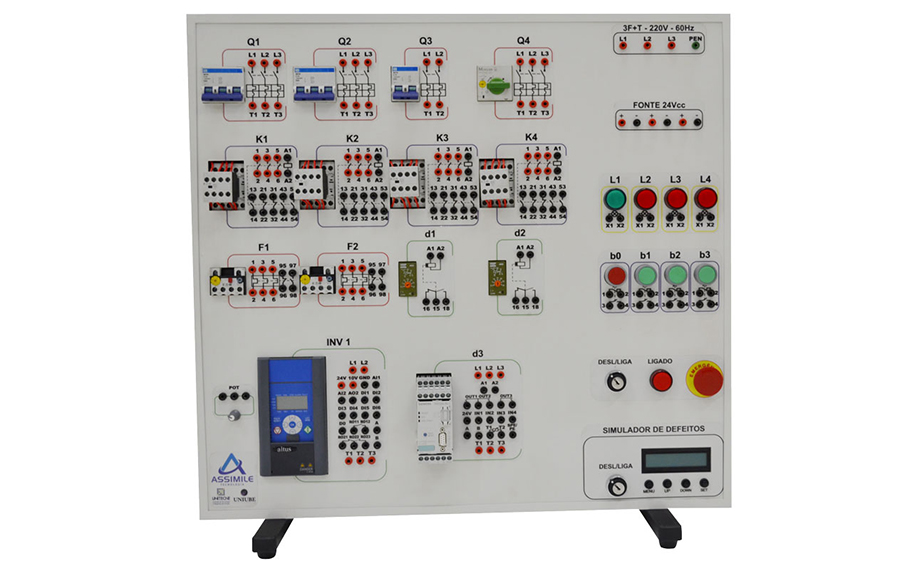

EQUIP. DIDÁTICO DE COMANDOS ELÉTRICOS

O equipamento didático de comandos elétricos possibilita ao aluno desenvolver aulas práticas de partidas de motores elétricos como: partida direta, direta com reversão, estrela triangulo, estrela triangulo com reversão, partidas temporizadas, com varição de velocidade através de um inversor de frequência, partidas com relés inteligentes, entre outras.
Através de conectores (bornes) e cabos com pinos banana é possível montar a partida de motor elétrico interligando elementos de proteção, dispositivos de manobra, botoeiras, lâmpadas, relés temporizadores, drive e relé inteligente, possibilitando ao aluno conhecimentos de montagem, ligações e parametrização de componentes.
Um módulo digital de simulação de defeitos esta integrado ao equipamento oferecendo ao professor simular diversos defeitos que são comuns em painéis elétricos, levando para a sala de aula situações reais de falha para que o aluno desenvolva capacidade de eliminar falhas e encontrar defeitos, pois torna-se essencial nos tempos atuais um profissional com capacidade de encontrar falhas e solucionar problemas em áreas de projetos e manutenção.

Composição de componentes do equipamento:

• Estrutura em chapa de aço;
• 2 disjuntores trifásicos;
• 1 disjuntor bifásico;
• 1 disjuntor motor trifásico;
• 4 contatores com bloco de contatos auxiliares;
• 2 relés de sobrecarga;
• 2 relés de tempo;
• 1 inversor de frequência;
• 1 relé inteligente para motor;
• 4 sinaleiros;
• 4 botões de comando;
• 1 motor trifásico;
• 1 Fonte de 24V./2A;
• Bornes e pinos banana 4mm para conexões;
• Simulador de defeitos com 32 defeitos diferentes.

Juntamente com o equipamento é fornecido um roteiro de práticas com diversas sugestões de atividades para serem realizadas durante as aulas, explorando práticas tradicionais já consagradas na literatura e algumas atividades de aplicações industriais mais específicas, com objetivo de facilitar a preparação de aulas dos professores e explorar ao máximo todos os recursos do equipamento.
