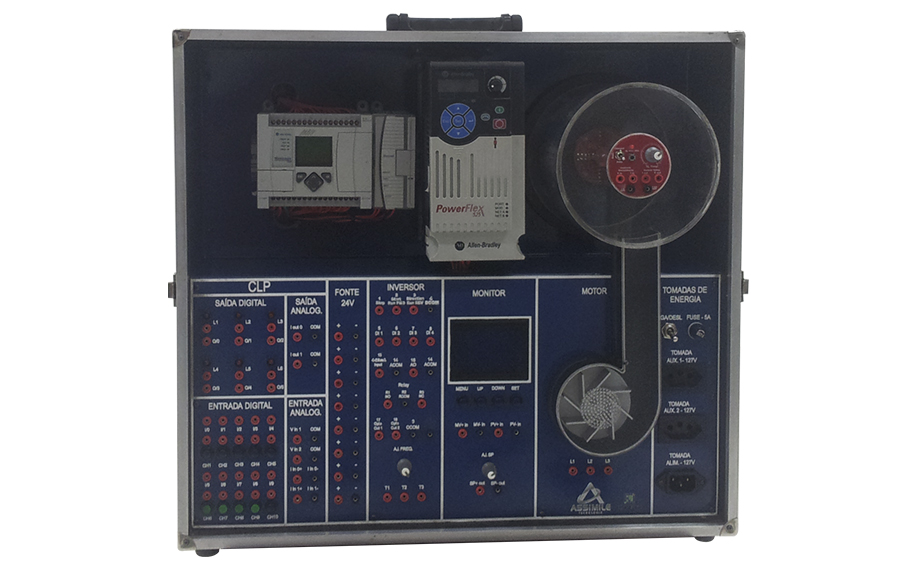

EQUIP. DIDÁTICO DE CLP

O Equipamento Didático de CLP oferece uma grande variedade de atividades práticas como programar, comunicar e monitorar variáveis utilizando o CLP, parametrizar e controlar o inversor de frequência, realizar controle de temperatura em malha fechada através de um sistema com resistência elétrica e ventilador, entre outras.
Através de um display gráfico integrado no equipamento é possível monitorar variáveis da malha de controle como PV, MV e SP, oferecendo ao aluno uma experiencia visual e interativa durante as aulas práticas.
Professores e alunos podem interagir com o módulo através de configurações e programações, porém o equipamento também oferece possibilidade de realizar ligações físicas interligando componentes através de botões, lâmpadas, fontes de alimentação e conexões existentes no frontal do equipamento.

Composição de componentes do equipamento:

• Estrutura toda em MDF com perfis de alumínio e chapas metálicas,
• Alça para transporte e pés de borracha;
• 1 CLP Rokwell micrologix 1100;
• Módulo de I/O analógico, 2 entradas e 2 saídas 4 a 20mA;
• Inversor PowerFlex525;
• Fonte linear de 24V/4A;
• Sistema de controle de temperatura;
• Motor trifásico de indução 1/20 CV;
• Tomadas auxiliares;
• Sistema supervisório integrado para monitoramento das variáveis;
• Bornes e pinos banana 2mm para conexões;
• 10 botões pulsadores;
• 04 botões retentivos;
• 06 Leds;
• 02 potenciômetros;
• Fusível de proteção;
• Cabos de conexões;
• Display Gráfico 128 x 64;
• Medidas C x A x L: 52 x 47 x 23 cm;
• Peso: 20 kg;
• Alimentação a escolha 127 ou 220 V.
Cabos banana 2 mm:
• 10 cabos vermelhos de 12 cm;
• 06 cabos vermelhos de 30 cm;
• 04 cabos vermelhos de 58 cm;
• 04 cabos pretos de 12 cm;
• 02 cabos pretos de 30 cm;
• 02 cabos pretos de 58 cm;
• 01 cabo tripolar 2P+T padrão NBR 14136.
Juntamente com o equipamento é fornecido um roteiro de práticas com diversas sugestões de atividades para serem realizadas durante as aulas, explorando práticas tradicionais já consagradas na literatura e algumas atividades de aplicações industriais mais específicas, com objetivo de facilitar a preparação de aulas dos professores e explorar ao máximo todos os recursos do equipamento.
